Un objet technique automatisé se lit sur deux circuits parallèles. La chaîne d’énergie alimente, distribue, convertit et transmet la puissance jusqu’à l’action. La chaîne d’information acquiert, traite et communique les données qui décident du moment. L’une agit, l’autre commande, et leur point de rencontre explique tout le comportement de la machine.
Deux circuits, deux natures de grandeur
La confusion la plus tenace consiste à traiter les deux chaînes comme deux moitiés d’un même tuyau. Elles ne transportent pas la même chose et n’obéissent pas aux mêmes lois.
L’énergie se compte en joules, son débit en watts, et elle se dégrade à chaque passage. Le théorème publié par Sadi Carnot en 1824 fixe une limite haute au rendement de toute machine thermique, indépendamment de la qualité de sa fabrication. Aucune astuce de conception ne franchit ce plafond : une partie de ce qui entre repart en chaleur.
L’information obéit à une logique opposée. Un état capté se recopie autant de fois que nécessaire sans que l’original s’appauvrisse, et son transport coûte une énergie sans commune mesure avec celle qu’il commande. Un signal de quelques milliampères déclenche un moteur de plusieurs kilowatts. Cette information circule sous forme de valeurs codées, sujet détaillé dans le codage en base 2.
Retenir ce contraste évite l’erreur de raisonnement classique : la chaîne d’information ne fournit jamais la puissance de l’action, elle décide seulement de son déclenchement.
La chaîne d’énergie, quatre fonctions en cascade

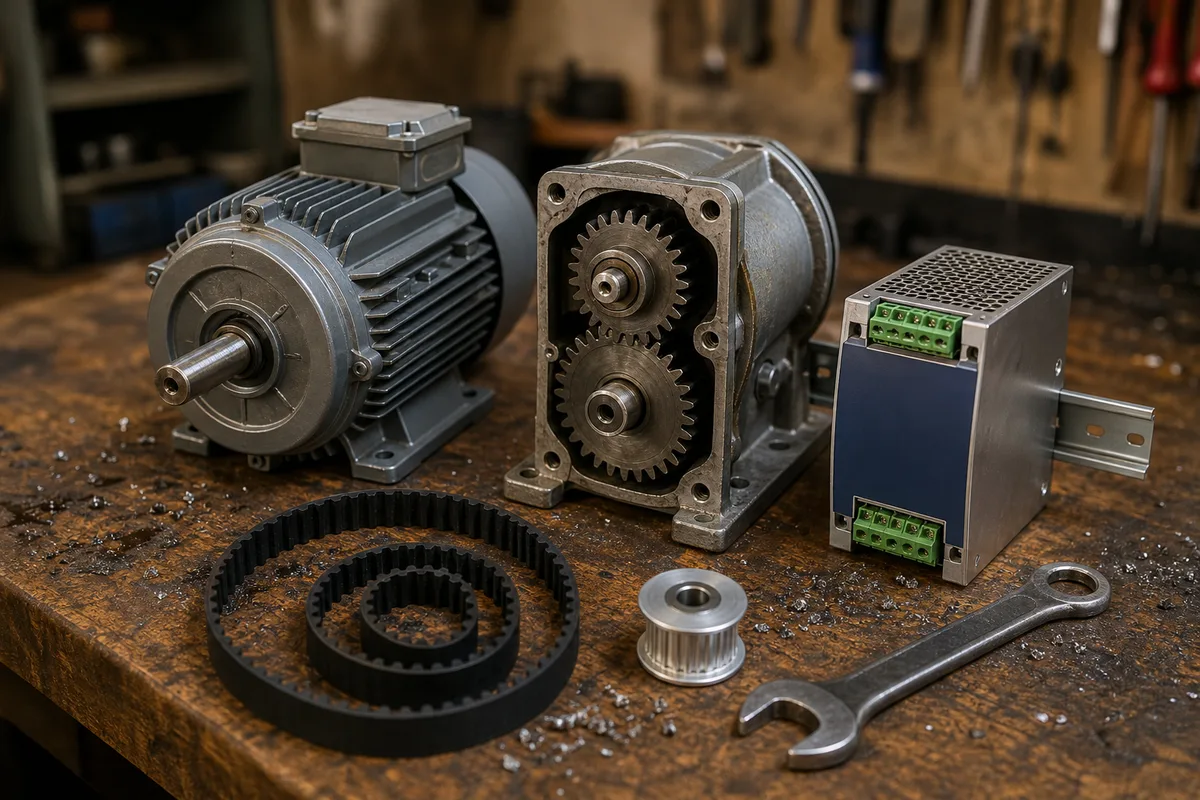

Le circuit de puissance se découpe en quatre maillons ordonnés. Chacun reçoit ce que lui livre le précédent et le remet dans une forme exploitable par le suivant.
- Alimenter : capter l’énergie à la source. Prise secteur, batterie, panneau photovoltaïque, réservoir de carburant, air comprimé du réseau d’atelier.
- Distribuer : laisser passer ou bloquer, sur ordre. Contacteur, relais, variateur, distributeur pneumatique, interrupteur commandé.
- Convertir : changer la nature de l’énergie. Moteur pour aller vers du mouvement, lampe vers de la lumière, résistance vers de la chaleur, haut-parleur vers du son.
- Transmettre : acheminer l’énergie convertie jusqu’au point d’application, en adaptant vitesse et effort. Courroie, engrenage, chaîne, vis sans fin, réducteur.
La fonction convertir concentre l’essentiel des pertes, et le législateur européen s’y intéresse de près. Le règlement (UE) 2019/2020 du 1er octobre 2019 a retiré du marché européen, depuis le 1er septembre 2023, la plupart des lampes halogènes, dont les capsules G4, G9 et GY6.35, ainsi que les tubes fluorescents T8 de 600, 1 200 et 1 500 millimètres. Motif unique : une lampe halogène convertit en lumière une fraction dérisoire de l’électricité qu’elle reçoit, le reste partant en chaleur.
Le rendement se lit maillon par maillon
Un rendement global n’est jamais la moyenne des maillons : c’est leur produit. Trois étages à 90 % ne donnent pas 90 % mais un peu plus de 72 %. Le maillon faible pèse donc bien plus lourd que ne le suggère son chiffre isolé.
Sur les moteurs électriques, le règlement (UE) 2019/1781 du 1er octobre 2019 a élargi le périmètre réglementé de 0,12 kW à 1 000 kW. Depuis le 1er juillet 2021, un moteur de 0,12 à moins de 0,75 kW doit atteindre au minimum la classe IE2, et un moteur de 0,75 kW et plus la classe IE3. Depuis le 1er juillet 2023, les moteurs de 75 à 200 kW à 2, 4 et 6 pôles relèvent de la classe IE4. Ces classes s’appuient sur les normes CEI 60034-30-1 et CEI 60034-2-1, et les rendements associés dépassent 95 % sur les fortes puissances.
Un chiffre pareil éclaire un point souvent mal compris : dans une machine moderne, le maillon coûteux en énergie n’est presque jamais le moteur. Ce sont les frottements de la transmission et les temps de fonctionnement inutiles, ces derniers relevant justement de la chaîne d’information.
La chaîne d’information, trois fonctions enchaînées
Le circuit de commande se découpe en trois maillons, plus courts mais tout aussi ordonnés.
- Acquérir : transformer une grandeur physique du monde réel en signal électrique exploitable. C’est le rôle des capteurs, dont la famille la plus répandue en automatisme est décrite dans le principe du tout ou rien.
- Traiter : comparer les signaux reçus à des consignes, appliquer des règles, décider. Automate programmable, microcontrôleur, circuit logique câblé.
- Communiquer : rendre le résultat lisible ou transportable. Voyant, écran, avertisseur sonore, message envoyé sur un bus ou sur un réseau.
L’ordre compte autant que le contenu. Un signal jamais acquis ne sera jamais traité, et une décision correcte qui ne parvient à personne n’a aucun effet observable. Les pannes d’automatisme se diagnostiquent d’ailleurs en remontant ces trois maillons dans l’ordre, du capteur vers la sortie.
Traiter : de la logique câblée au programme

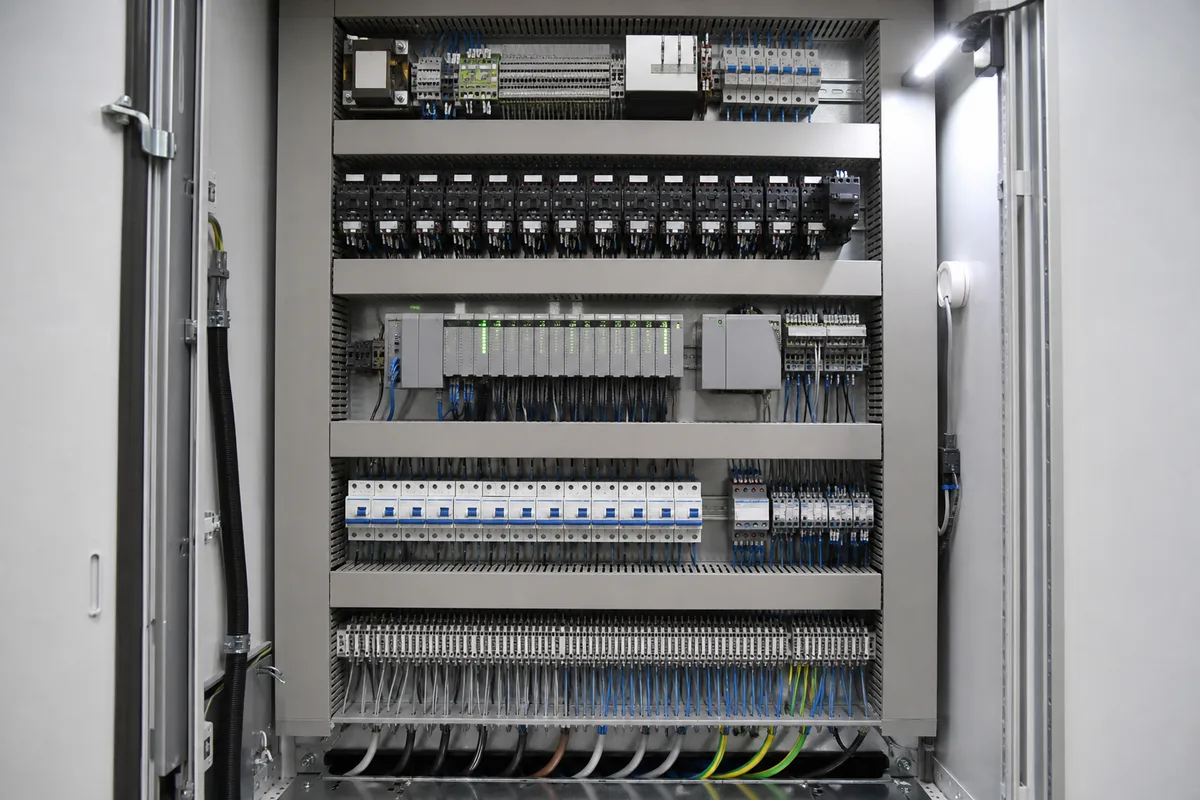

Avant 1969, une séquence d’automatisme se construisait avec des relais reliés entre eux. Modifier le comportement de la machine imposait de démonter et recâbler l’armoire, opération longue et source d’erreurs.
Le basculement est daté. Le bureau d’études Bedford Associates, animé par Richard Morley, conçoit un contrôleur à logique programmable baptisé Modicon 084, du nom de son quatre-vingt-quatrième projet. General Motors réceptionne son premier lot en novembre 1969. Le câblage cesse alors de porter la logique : celle-ci devient un programme modifiable sans toucher au moindre fil.
Cette séparation entre le matériel et la règle de décision structure encore tous les automatismes actuels, du portail résidentiel à la ligne de production. Elle explique aussi pourquoi la chaîne d’information se redessine sans qu’un seul composant de la chaîne d’énergie change de place.
Le point de contact : l’ordre descend, le compte rendu remonte
Les deux chaînes se touchent en deux endroits précis, et repérer ces deux jonctions suffit à lire n’importe quel système.
Premier point de contact, l’ordre part de la fonction communiquer et arrive sur la fonction distribuer. Concrètement, un signal de faible puissance issu de l’unité de traitement pilote un préactionneur, contacteur ou distributeur, qui laisse alors passer la puissance vers l’actionneur. Le préactionneur appartient à la chaîne d’énergie, mais sa bobine de commande reçoit son ordre de la chaîne d’information.
Second point de contact, le compte rendu repart de l’action vers la fonction acquérir. Un capteur de fin de course confirme que le vérin est bien sorti, une roue codeuse compte les tours réellement effectués, un contact de position signale que la porte est fermée. L’information redescendue referme la boucle.
Sans ce retour, le système fonctionne en boucle ouverte : il envoie ses ordres sans jamais vérifier leur effet. Un grille-pain mécanique travaille de cette façon, au temps écoulé, sans savoir si le pain est doré. Avec retour, le système travaille en boucle fermée et corrige l’écart entre le résultat attendu et le résultat mesuré. La quasi-totalité des systèmes présentés en technologie relèvent de ce second cas.

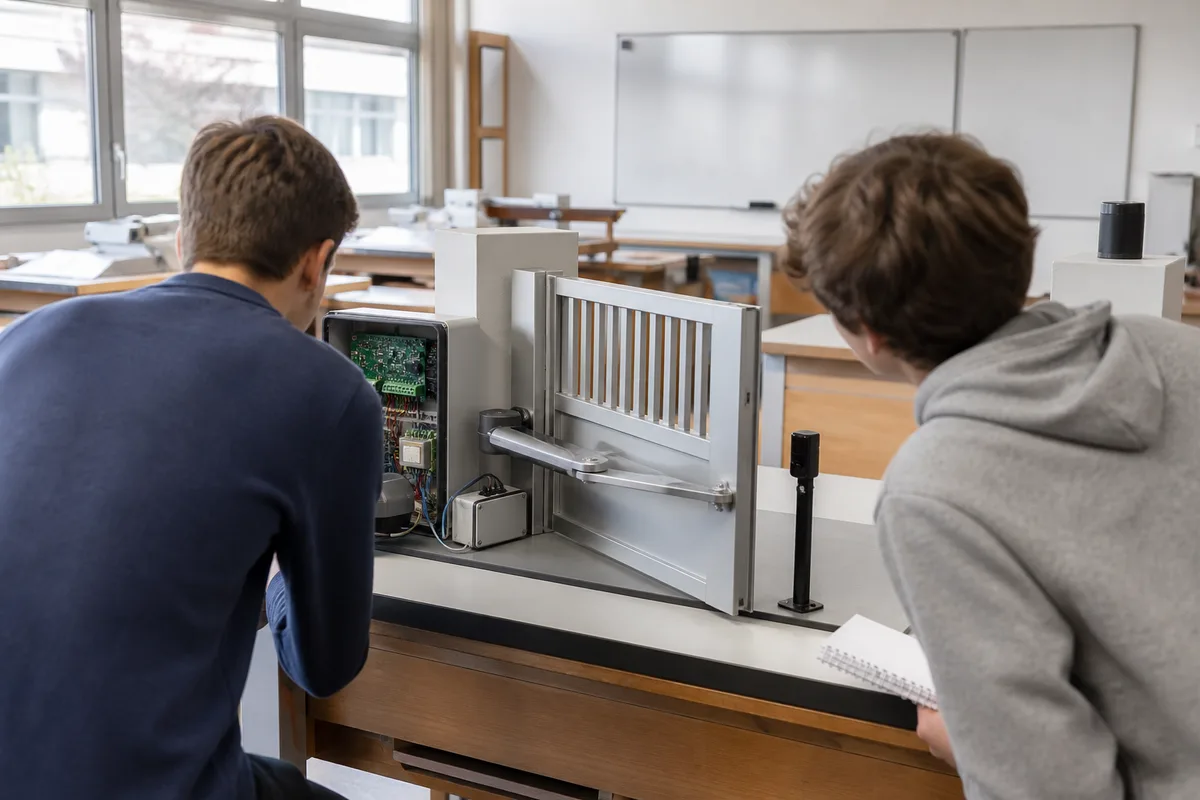

Décomposer un objet réel : le portail automatique
L’exercice se fait toujours de la même façon, et le portail motorisé en offre la version la plus lisible.
- L’usager appuie sur la télécommande. Le récepteur radio acquiert ce signal.
- La carte électronique traite l’ordre : elle vérifie que le portail est bien à l’arrêt et qu’aucune sécurité n’est active.
- Elle communique une commande vers le relais de puissance.
- Le relais distribue le courant venu du secteur, lui-même arrivé par la fonction alimenter.
- Le motoréducteur convertit ce courant en rotation, puis transmet le mouvement au bras articulé qui pousse le vantail.
- Une cellule photoélectrique surveille le passage et un contact de fin de course signale l’ouverture complète : ces deux capteurs acquièrent à nouveau, et la carte coupe l’ordre.
Le même découpage s’applique à un store, à une barrière de parking ou à un distributeur de boissons. Seuls changent les composants, jamais la structure. C’est ce qui rend l’outil utile : il transforme un objet inconnu en schéma déjà familier.
Les confusions qui coûtent le plus de points
Quelques erreurs reviennent avec une régularité remarquable dans les copies et les schémas mal renseignés.
- Placer le moteur dans la chaîne d’information parce qu’il reçoit un ordre. Le moteur convertit de la puissance : il appartient à la chaîne d’énergie.
- Confondre distribuer et transmettre. Le premier verbe concerne l’autorisation de passage de l’énergie, le second son acheminement mécanique après conversion.
- Oublier la fonction alimenter sous prétexte qu’une prise murale semble aller de soi. Sans source identifiée, la chaîne est incomplète.
- Ranger l’écran dans la chaîne d’énergie parce qu’il consomme du courant. Sa fonction est de restituer une information, donc de communiquer.
- Traiter le capteur comme un simple fil. Il opère une conversion réelle, d’une grandeur physique vers un signal, et constitue le premier maillon de tout le raisonnement.
Un test simple tranche presque tous les cas douteux : demander ce que le composant délivre. S’il délivre de la puissance destinée à agir sur la matière, il est dans la chaîne d’énergie. S’il délivre une valeur destinée à être lue, il est dans la chaîne d’information.
Ce que le programme officiel attend
L’aménagement du programme de technologie du cycle 4, publié au Bulletin officiel n° 9 du 29 février 2024, organise l’étude de la complexité des objets techniques autour du triplet matière, énergie, information. Face à un objet ou un système réel, l’élève doit savoir en décrire le fonctionnement, la chaîne d’énergie et la chaîne d’information, identifier les sources et les formes d’énergie, puis repérer les conversions et les transferts.
Le texte demande aussi de distinguer, dans les mouvements mécaniques, ce qui relève de la transmission et ce qui relève de la transformation. Une courroie transmet sans changer la nature du mouvement, un système bielle-manivelle transforme une rotation en translation. Cette nuance se joue entièrement à l’intérieur du dernier maillon de la chaîne d’énergie.
L’esprit du programme rejoint celui des réseaux : décrire un système en fonctions indépendantes, chacune remplaçable sans réécrire les autres. Le même principe de séparation des responsabilités structure d’ailleurs les couches présentées dans le fonctionnement d’un réseau informatique, et cette parenté n’a rien d’un hasard historique.
Tracer les deux chaînes en cinq gestes
La méthode se rejoue à l’identique sur n’importe quel objet, et elle tient en cinq mouvements.
- Nommer l’action finale en un verbe précis : ouvrir un vantail, chauffer de l’eau, déplacer un bras.
- Remonter la puissance depuis cette action jusqu’à la source, en nommant chaque composant rencontré.
- Repérer le composant qui autorise ou coupe le passage : c’est la frontière où l’ordre entre.
- Lister tous les éléments qui mesurent ou détectent quelque chose, puis suivre leurs fils jusqu’à l’unité de traitement.
- Vérifier que chaque maillon a un prédécesseur et un successeur nommés. Un maillon isolé signale un oubli, presque toujours dans la chaîne d’information.
Prochaine étape : appliquer ces cinq gestes à un objet du quotidien qui possède un capteur visible, comme un éclairage extérieur à détection de mouvement. Compter ensuite le nombre de composants trouvés dans chaque chaîne. Le déséquilibre habituel, une chaîne d’énergie courte face à une chaîne d’information plus fournie, en dit long sur ce qui coûte réellement cher dans un objet technique moderne.
