Franchir un obstacle sans le combler pose toujours la même question : par quel chemin le poids va-t-il rejoindre le sol ? Les grands types de ponts répondent chacun à leur façon, et cette réponse détermine tout le reste, de la portée réalisable au matériau employé en passant par la méthode de construction. Reconnaître une famille au premier coup d’œil devient facile dès qu’on cesse de regarder la silhouette pour suivre le trajet des efforts.
Comment classer les types de ponts
Deux forces gouvernent l’affaire. La compression écrase la matière, la traction l’étire. La pierre, la fonte et le béton résistent admirablement à la première et se fissurent sous la seconde. L’acier et les câbles supportent au contraire des tractions considérables tout en flambant dès qu’on les comprime. Toute l’histoire des ouvrages d’art tient dans l’art de faire circuler les efforts vers le matériau capable de les encaisser.
Le vocabulaire s’organise autour de quelques termes. Le tablier désigne la partie qui porte la circulation. Les appuis intermédiaires s’appellent des piles, les appuis d’extrémité des culées. La portée mesure la distance entre deux appuis successifs, à ne pas confondre avec la longueur totale de l’ouvrage, qui additionne toutes les travées. Un viaduc de plus d’un kilomètre peut n’avoir que des portées modestes, et c’est souvent la solution la plus économique.
Le classement qui suit ne repose donc ni sur l’époque ni sur l’apparence, mais sur le trajet emprunté par les efforts entre la roue du camion et le rocher de fondation.
Le pont en arc, héritage romain toujours vivant
L’arc convertit la charge verticale en compression suivant sa courbe, puis renvoie aux appuis une poussée à la fois verticale et horizontale. Cette poussée oblique constitue sa force et sa contrainte : elle permet de bâtir en pierre, matériau qui déteste la traction, mais elle exige des culées massives ou un rocher solide, sans quoi les appuis s’écarteraient et l’ouvrage s’ouvrirait.
Les bâtisseurs romains ont exploité cette géométrie avec une constance remarquable, associant l’arc en plein cintre à un mortier de chaux hydraulique capable de prendre en milieu humide. Le pont du Gard, aqueduc à trois niveaux d’arches, témoigne encore de cette maîtrise après des siècles d’intempéries.
L’arc a survécu à ses matériaux d’origine. La fonte, puis le fer, puis l’acier lui ont donné des portées inimaginables pour la pierre, et le béton armé l’a prolongé au vingtième siècle avec des arcs minces d’une élégance particulière. Les plus grands arcs métalliques dépassent aujourd’hui les cinq cents mètres de portée. Une variante importante existe : l’arc à tirant, où un tirant horizontal relie les deux naissances et absorbe la poussée, ce qui permet de poser l’ouvrage sur des appuis ordinaires.
Les familles qui travaillent en flexion
Trois solutions partagent un même principe : le tablier lui-même reprend les efforts en se déformant légèrement, sans renvoyer de poussée horizontale aux appuis. Elles se distinguent par la manière dont la matière est répartie.
Le pont à poutres, la solution la plus répandue
Le principe se comprend en posant une planche entre deux tréteaux. Sous la charge, la poutre fléchit : sa partie haute se comprime, sa partie basse s’étire, et les appuis ne reçoivent qu’une descente de charge verticale. Cette simplicité en fait de très loin la solution la plus courante, y compris pour les innombrables ponts routiers ordinaires que personne ne remarque.
La flexion impose toutefois une limite dure. Doubler la portée d’une poutre multiplie considérablement les contraintes, ce qui oblige à l’épaissir, donc à l’alourdir, donc à l’épaissir davantage. Le béton précontraint a repoussé ce plafond : en tendant des câbles d’acier à l’intérieur du béton avant sa mise en service, on comprime la zone qui allait se fissurer, et la poutre travaille alors dans son domaine favorable. Les poutres-caissons construites par encorbellements successifs, chaque tronçon prolongeant le précédent en porte-à-faux, atteignent aujourd’hui des portées de plusieurs centaines de mètres.
Le treillis, une poutre évidée
Entre la poutre pleine et l’arc se glisse une solution qui a marqué le paysage ferroviaire : la poutre en treillis. Le principe consiste à supprimer toute la matière inutile d’une poutre massive pour ne conserver qu’un maillage de barres droites, chacune travaillant uniquement en traction ou en compression, jamais en flexion.
Le gain de poids est spectaculaire. Une poutre pleine transporte surtout son propre poids, alors qu’un treillis de même hauteur pèse une fraction de cette masse pour une résistance équivalente. Les membrures supérieure et inférieure reprennent l’essentiel de l’effort, les diagonales et les montants assurant la liaison entre elles. Plusieurs géométries de treillis se sont imposées au fil du dix-neuvième siècle, chacune associée au nom de son concepteur et adaptée à un usage particulier.
Cette famille a bâti la quasi-totalité des grands ponts métalliques ferroviaires de l’époque, avant que le béton précontraint ne reprenne l’avantage sur les portées moyennes. Elle reste employée pour les passerelles, les ouvrages provisoires et les tabliers de très grande portée, où le treillis sert de raidisseur au-dessus ou en dessous de la circulation.
Le pont cantilever, ou pont en encorbellement
Le cantilever repose sur un jeu d’équilibre. Depuis chaque pile, deux bras s’avancent symétriquement dans le vide et se contrebalancent, comme un promeneur portant deux seaux. Une travée centrale, souvent posée en dernier, relie les extrémités des bras.
L’intérêt tient à la construction : rien ne descend jusqu’au sol pendant le chantier, aucun échafaudage ne perturbe la navigation ou le courant. Cette caractéristique a fait le succès de la formule pour les grandes traversées ferroviaires de la fin du dix-neuvième siècle, dont le pont sur le Firth of Forth en Écosse, achevé en 1890, offre l’exemple le plus spectaculaire avec sa silhouette de tubes d’acier rouges. Les plus grandes travées cantilever dépassent légèrement les cinq cents mètres, ce qui situe la famille entre l’arc et les ouvrages à câbles.
Les ouvrages à câbles
Dès que la portée dépasse ce qu’une poutre ou un arc peuvent raisonnablement franchir, il faut suspendre le tablier à des câbles tendus. Deux dispositions coexistent, très différentes dans leur équilibre général.
Le pont suspendu, champion des grandes portées

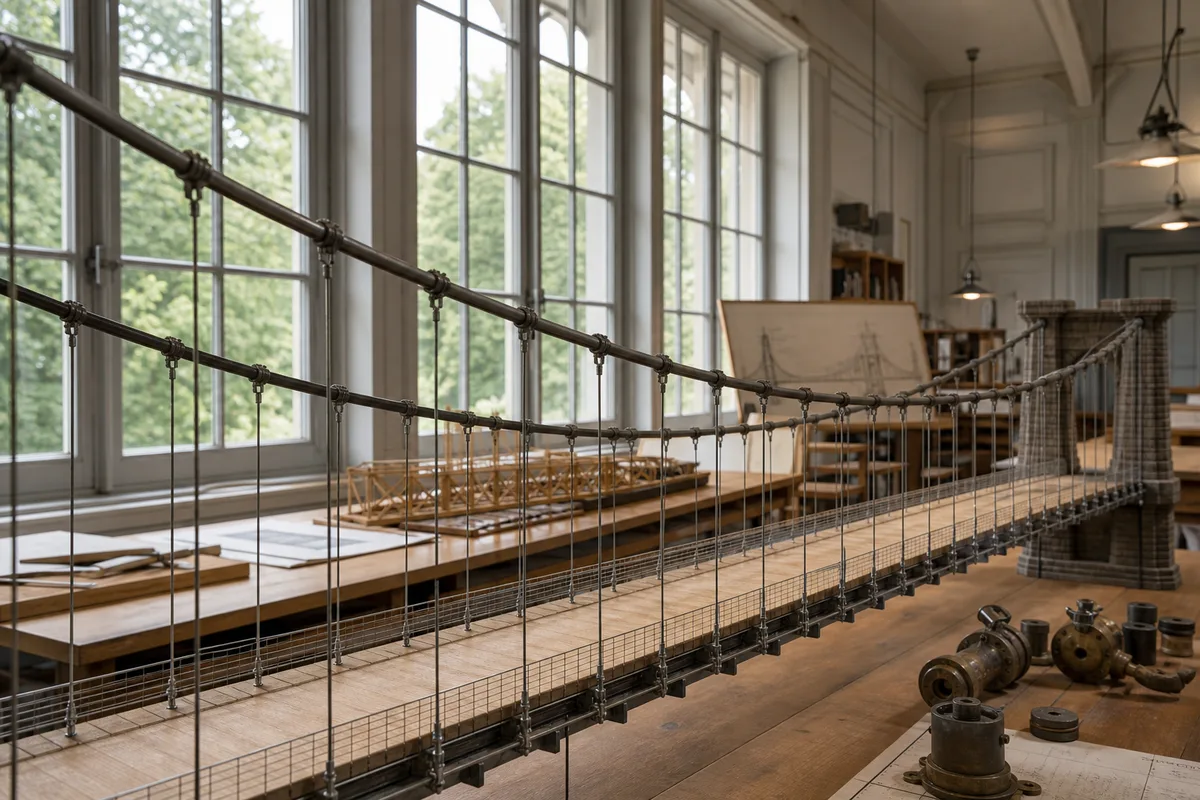

Ici, tout pend. Un câble porteur franchit l’obstacle en dessinant une courbe entre deux pylônes, et une multitude de suspentes verticales y accrochent le tablier. Le câble travaille uniquement en traction, situation idéale pour l’acier, et transmet ses efforts aux pylônes en compression puis à d’énormes massifs d’ancrage plantés dans le sol des deux rives.
Aucune autre famille n’atteint de telles portées. Le pont de Brooklyn, ouvert en 1883, a démontré très tôt le potentiel des câbles d’acier filés sur place. Le Golden Gate, ouvert en 1937, a porté la formule à une échelle nouvelle. Les records actuels avoisinent les deux kilomètres de travée principale, avec des ouvrages japonais et turcs qui franchissent des détroits maritimes entiers.
La contrepartie tient à la souplesse. Un tablier suspendu bouge, et le vent peut l’exciter dangereusement. L’effondrement d’un pont américain du nord-ouest, en 1940, quelques mois après sa mise en service, a marqué durablement la profession et imposé les essais en soufflerie ainsi que les tabliers profilés que l’on voit aujourd’hui.
Le pont à haubans, la synthèse moderne
Le haubanage relie directement le tablier au pylône par des câbles rectilignes disposés en éventail ou en harpe. Contrairement au suspendu, il ne nécessite pas de massifs d’ancrage : les haubans tirent le tablier vers le haut et le pylône vers le bas, l’ensemble s’équilibrant sur lui-même. Le tablier travaille alors en compression, ce qui convient parfaitement au béton.
Cette famille a explosé depuis les années 1960, portée par le calcul informatique qui a rendu praticable l’analyse d’une structure hautement hyperstatique. Elle occupe désormais la plage allant de deux cents mètres à plus de mille mètres de portée, là où le suspendu coûte trop cher et l’arc ne suffit plus. Le viaduc de Millau, inauguré en 2004, illustre la formule multihaubanée, avec une succession de pylônes portant chacun leur portion de tablier.
Les ponts mobiles
Quand la voie navigable exige un tirant d’air important sans que la route puisse s’élever, l’ouvrage s’efface. Un pont mobile bascule, se lève, tourne ou se replie. Les grandes variantes se distinguent par leur mouvement : basculant autour d’un axe horizontal, levant par translation verticale entre deux tours, tournant autour d’un pivot central, ou encore roulant et repliable pour les portées réduites.
Ces ouvrages ne sont plus seulement des structures : ce sont des machines, avec des motorisations, des verrouillages et une instrumentation dense. Des détecteurs de position surveillent chaque phase de la manœuvre, selon la logique décrite dans le principe du capteur tout ou rien. Le pont basculant de Londres, ouvert en 1894, reste l’exemple le plus photographié de la catégorie.
| Famille | Effort dominant | Portée usuelle | Matériau de prédilection |
|---|---|---|---|
| Poutre | flexion | de 20 à 100 mètres | béton précontraint |
| Poutre-caisson | flexion | jusqu’à 300 mètres | béton précontraint |
| Arc | compression | de 50 à 500 mètres | pierre, béton, acier |
| Cantilever | flexion et compression | jusqu’à 550 mètres | acier |
| Haubané | traction et compression | de 200 à 1 000 mètres | acier et béton |
| Suspendu | traction | de 500 à 2 000 mètres | acier |
| Mobile | variable selon le type | portées modestes | acier |
Un choix qui n’a rien d’esthétique
La famille retenue découle rarement d’un goût. Elle résulte de la portée à franchir, de la qualité du sol d’appui, du gabarit à dégager en dessous, des contraintes de chantier et du coût d’entretien sur un siècle. Un mauvais terrain interdit l’arc et le suspendu, tous deux gourmands en réactions horizontales. Une navigation intense interdit les appuis intermédiaires. Un site venté impose un tablier aérodynamique.
Les ouvrages récents ajoutent une dimension nouvelle : la surveillance permanente. Capteurs de déformation, accéléromètres et sondes de température remontent en continu vers des systèmes de suivi dont l’architecture reprend celle exposée dans le fonctionnement d’un réseau informatique. Comprendre comment ces solutions se sont succédé au fil des siècles suppose de remonter le fil du temps, ce que propose la frise chronologique des ponts. Chaque famille correspond en effet à un moment précis où un matériau nouveau a rendu possible un chemin d’efforts jusque-là inaccessible.
